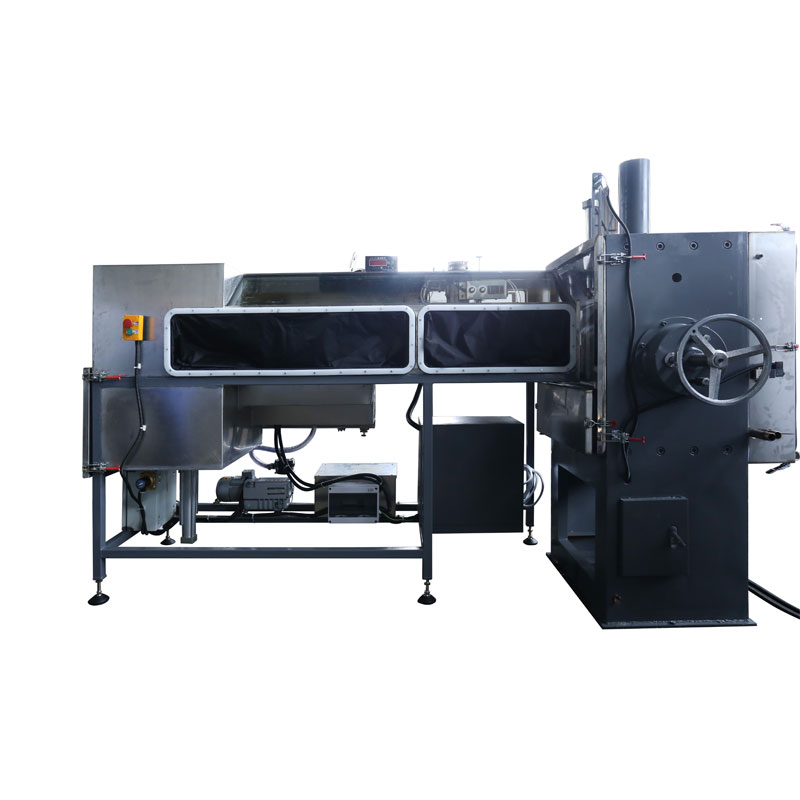

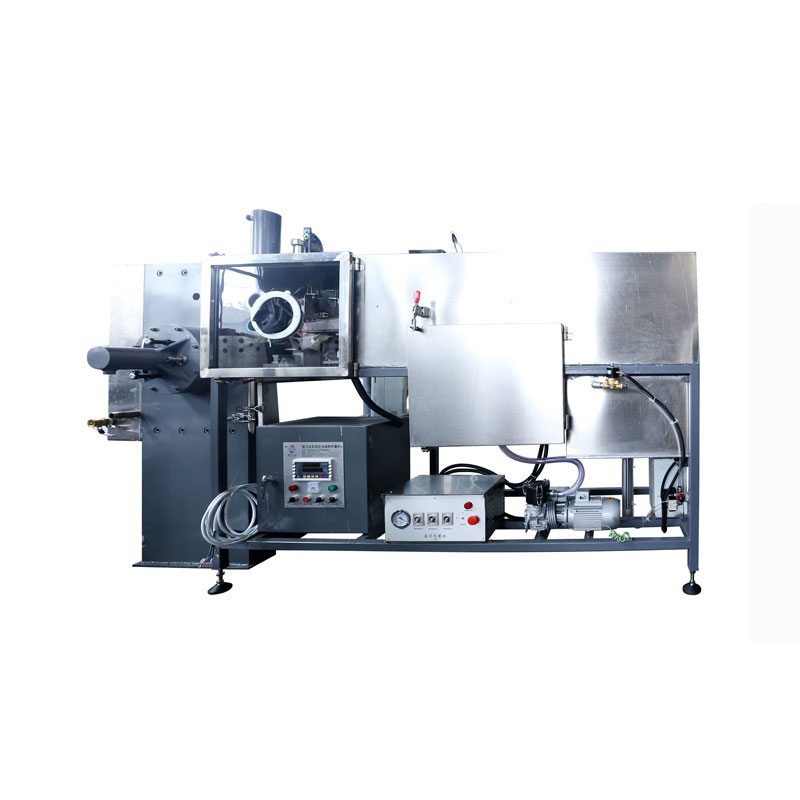

該機用于 NdFeB 粉末的磁場成型。有側成型功能，提高產品的完好率。保證特別用于大批量高性能產品的生產。該壓機主要由壓機框架、液壓系統、上下油缸、電磁鐵、電控系統等組成。壓機運行過程中噪音小、無漏油、漏水、漏電現象;電磁鐵和液壓油溫升低,勵磁電源采用數子電路,有恒流、缺相保護、過流保護、相序識別等功能。
該機用于 NdFeB 粉末的磁場成型。有側成型功能，提高產品的完好率。保證特別用于大批量高性能產品的生產。該壓機主要由壓機框架、液壓系統、上下油缸、電磁鐵、電控系統等組成。壓機運行過程中噪音小、無漏油、漏水、漏電現象;電磁鐵和液壓油溫升低,勵磁電源采用數子電路,有恒流、缺相保護、過流保護、相序識別等功能。
輸入恒流+交變磁場、380V、三相、50Hz可控硅整流，數字觸發電路三菱PLC程序控制系統。電磁閥用NPN驅動電磁閥采用北京華德品牌、電器采用施耐德品牌
|
通用型號 |
FLD-250C |
FLD-200C |
|
上油缸最大行程 |
200 |
200 |
|
上油缸最大壓力（KN） |
250 |
150 |
|
下油缸最大行程 |
/ |
/ |
|
下油缸最大壓力（KN） |
/ |
/ |
|
側油缸最大行程 |
100 |
100 |
|
側油缸最大壓力（KN） |
150 |
150 |
|
額定使用壓力KN |
250 |
150 |
|
成型方式 |
壓力成型 |
壓力成型 |
|
電磁鐵極柱直徑 |
250 |
200 |
|
極頭收斂直徑 |
180(可定制) |
150(可定制) |
|
極頭間距 |
0-180 |
0-180 |
|
整機最大功率（KW） |
35 |
30 |
|
磁場強度 |
≧1.9T（氣隙50mm） |
≧1.7T（氣隙40mm） |
|
工作節拍 |
≤10S |
≤10S |
|
油泵電機功率（KW) |
5.5 |
5.5 |
|
額定電磁鐵勵磁電流 （A） |
70 |
55 |
|
最大電磁鐵勵磁電流 （A） |
110 |
70 |
|
冷卻方式 |
水冷 |
水冷 |
|
壓制方式 |
單向 |
單向 |
|
機床重量 |
約3.0噸 |
約2.6噸 |
|
機床高度約(米） |
2.1 |
2.1 |
|
上下缸快進速度 |
80mm/s |
80mm/s |
|
上下缸回程速度 |
80mm/s |
80mm/s |
|
上下缸壓制速度 |
20mm/s |
20mm/s |
|
導向方式 |
單柱 |
單柱 |
|
特殊定制要求 |
/ |
/ |
